Диаграммы потоков данных

Данные диаграммы демонстрируют нам, как каждый процесс преобразует свои входные данные в выходные, а также выявляют отношения между этими процессами.

Диаграмма потоков данных А12

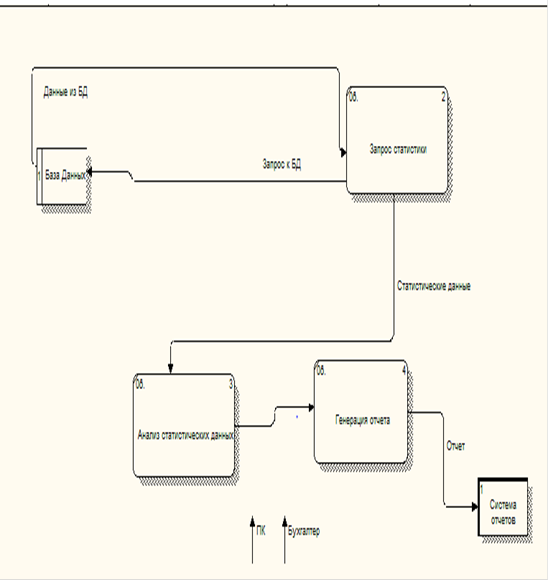

Данная диаграмма описывает процесс «Введение статистики» (рисунок 9).

Рисунок 9. Диаграмма потоков данных А12
